Abi

1. Salvesta fail kõigepealt telefoni. iPhone'is puuduta faili, vajuta „Share“ ja siis „Save to Files“. Androidis puuduta faili või Gmailis allalaadimise noolt.

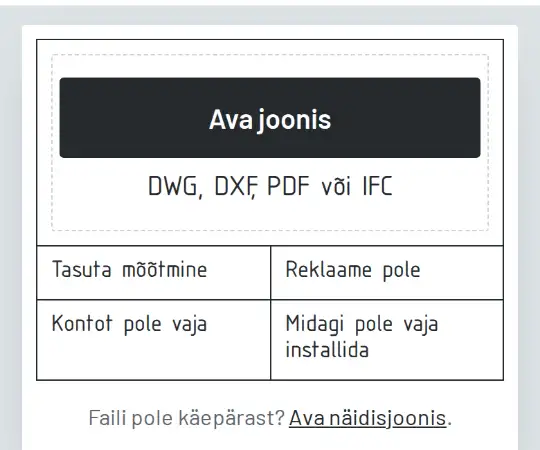

2. Mine esilehele ja vajuta „Ava joonis“. Selle lehe all olev nupp viib sinna.
3. Vali fail. PDF-, DWG-, DXF- või IFC-fail avaneb ise õiges vaaturis.

Arvutis salvesta manus ja lohista see lehele.

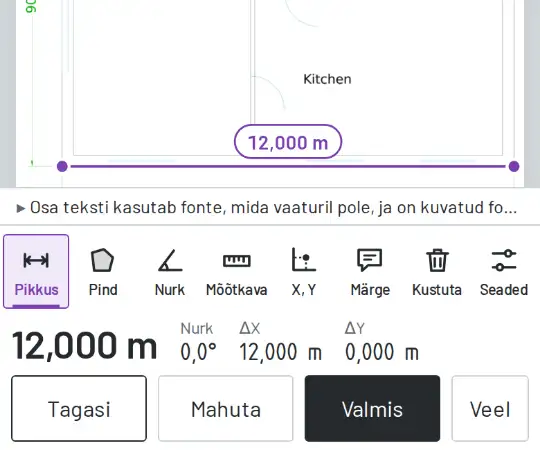

1. Vajuta „Mõõda“. „Pikkus“ on juba valitud.
2. Puuduta üht otsa ja siis teist. Pikkus on näha joonel ja all ribal.
3. Täpseks sihtimiseks hoia sõrme joonisel. Sõrme kohale tuleb rist ja suurendus; sõrme tõstes jääb punkt sinna.
4. Puuduta veel punkte, kui vajad mitut pikkust järjest. Lõpetamiseks vajuta „Valmis“. „Tagasi“ võtab viimase punkti tagasi.

Kui „Haakumine“ (menüüs „Veel“) on sees, liigub punkt lähedal oleva joone otsa, nurka või keskele.

1. DWG- või DXF-failis on mõõtühikud tavaliselt kirjas. Siis on ribal „Mõõtkava joonisest“ ja saad kohe mõõta.

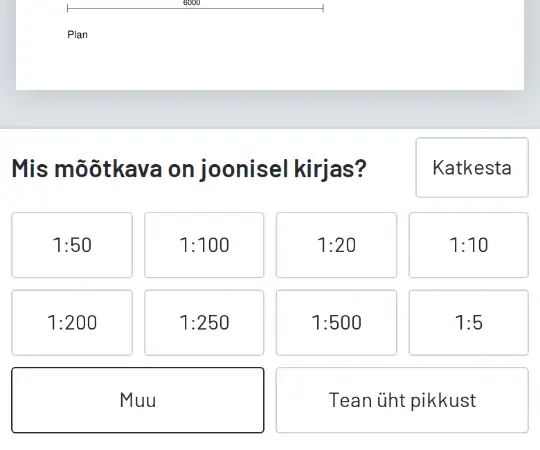

2. PDF-il ei pruugi mõõtkava olla. Siis küsib „Mõõda“: „Mis mõõtkava on joonisel kirjas?“ Vali nurgatemplis olev mõõtkava, näiteks 1:100.
3. Ei tea mõõtkava? Vajuta „Tean üht pikkust“. Puuduta joonisele kirjutatud mõõdu mõlemat otsa, kirjuta selle pikkus ja vajuta „Kasuta seda pikkust“.
4. Hiljem saad mõõtkava muuta: vajuta „Veel“ ja siis „Määra mõõtkava“.

Kindluse mõttes mõõda üle mõni joonisele kirjutatud mõõt ja võrdle.

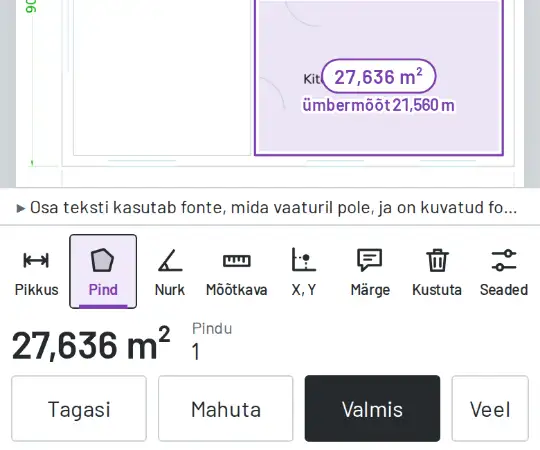

1. Vajuta „Mõõda“ ja siis „Pind“.
2. Puuduta ruumi sees. Kui ruumi kontuur on joonisel suletud, on pindala ja ümbermõõt kohe näha.
3. Puuduta järgmisi ruume. Ribal olev suur number on siis nende kogupindala ja „Pindu“ ütleb, mitu neid on.
4. Kui kirjas on „Siin pole suletud kontuuri“, puuduta selle asemel iga nurka ja lõpuks uuesti esimest.

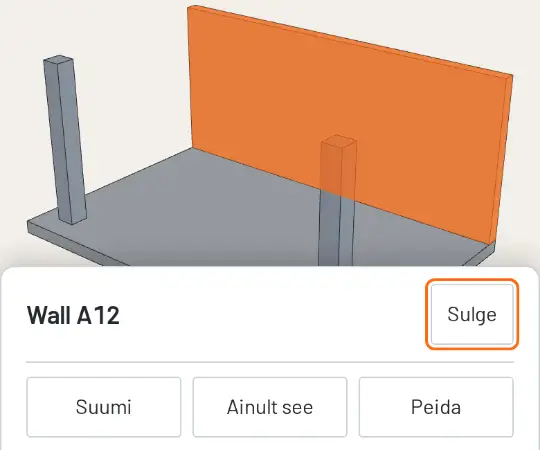

1. Ava IFC-fail nagu iga teine joonis. See avaneb brauseris ega lahku kunagi sinu seadmest.
2. Pööra mudelit ühe sõrmega. Suumi kahe sõrmega ja liiguta mudelit kahe sõrmega lohistades. Hiirega: lohista pööramiseks, parema nupuga liigutamiseks, ratas suumib.
3. Puuduta mõnda osa, et näha, mis see on: nimi, tüüp, korrus ja materjal.
4. „Vaade“ näitab mudelit pealt, eest või küljelt. „Elemendid“ leiab osa või näitab ainult üht korrust.
5. „Lõige“ lõikab mudelist läbi. „Mõõda“ annab kahe punkti vahelise kauguse.

Need DWG-vormingud avanevad. Oleme igaüht katsefailidega proovinud:

R2.6, R9, R10, R11 ja R12, R13, R14, 2000, 2004, 2007, 2010, 2013 ja 2018.

R1.4 ja R2.10 vormingus faile avada ei saa. Siin nimetamata vorminguid pole me proovinud.

Kui fail ei avane, ütleb leht, miks. Siis palu saatjalt joonis PDF-failina.

Vaatamine ja mõõtmine on alati tasuta. Pääse on rohkem kui ühe teisenduse jaoks päevas ja teisendatud failide jaoks ilma reata „Converted with OpenMyDrawing“. Tasuta vaates on DWG- ja DXF-joonistel kerge vesimärk „Preview“; faili pääse eemaldab selle.

• Ühe faili pääse, 4,99 USD (ühekordne makse). Üks joonisefail: teisenda seda ilma päevase piiranguta ja ilma reata ning vaata selle jooniseid ilma vesimärgita.
• Kuupääse, 9,99 USD (kuus, tühistada saab millal tahes). Kõik joonisefailid: teisendused ilma päevase piiranguta ja ilma reata ning vaatamine ilma vesimärgita.
